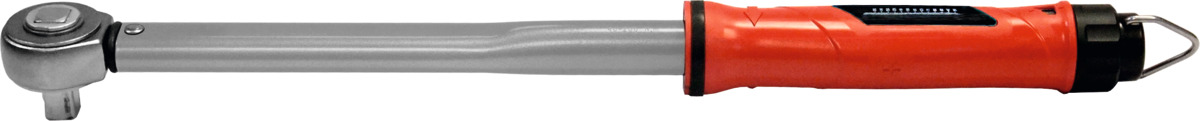

HOLEX – Chiave dinamometrica con cricchetto

Esecuzione:
Chiave dinamometrica robusta ad asta unica, regolabile tramite scala micrometrica, dispositivo sicurezza per modifiche involontarie.
Dente di arresto fisso con attacco per chiavi a bussola.
Unità di misura: Nm, lbfft. Cricchetto con quadro intercambiabile imperdibile e spina di fissaggio, per serraggio orario e antiorario.
Funzione:
Al raggiungimento del valore impostato per il momento torcente, la chiave si sblocca con un “segnale” (acustico e tattile) ed è subito pronta per l’impiego.
Uso:
Per serie da piccole a medie.
Norma:
Geprüft nach DIN EN ISO 6789.
Precisione:
± 3 % rispetto al valore visualizzato.
Dati d’impiego:
Legenda per disegno e formula:

l₁ = lunghezza della leva senza testa a innesto
l₂ = interasse regolato sulla chiave dinamometrica
l₃ = lunghezza della leva compreso l’interasse tarato in fabbrica
l₄ = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T₁ = coppia da impostare
T₂ = coppia prescritta
Nota:
La precisione di misurazione garantita della coppia è possibile a partire dal campo di coppia tarato secondo DIN EN ISO 6789.

Direzione di serraggio: Serraggio orario e antiorario
Precisione di misura della coppia: ±3 %
Certificato di collaudo: Certificato di collaudo del produttore
Taratura: O1
Lunghezza complessiva L: 375 mm
Campo di coppia: 20 – 100 Nm
Divisione della scala, 1 tacca =: 1 Nm
Peso: 800 g
Quadro di manovra femmina: 1/2 pollici
