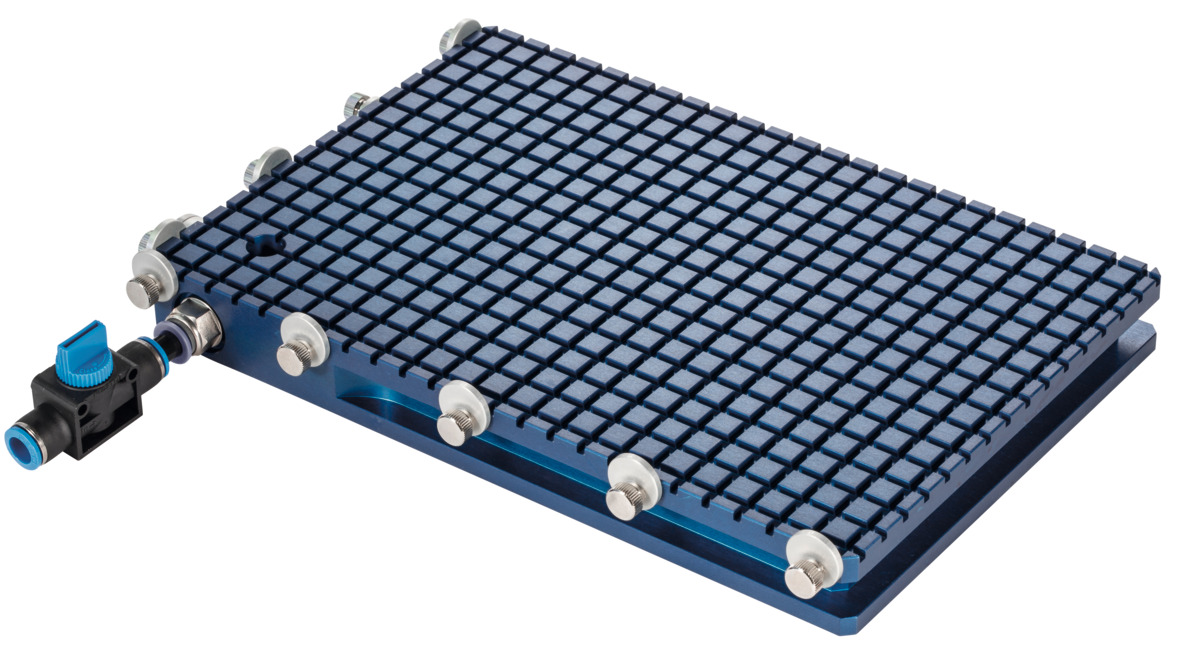

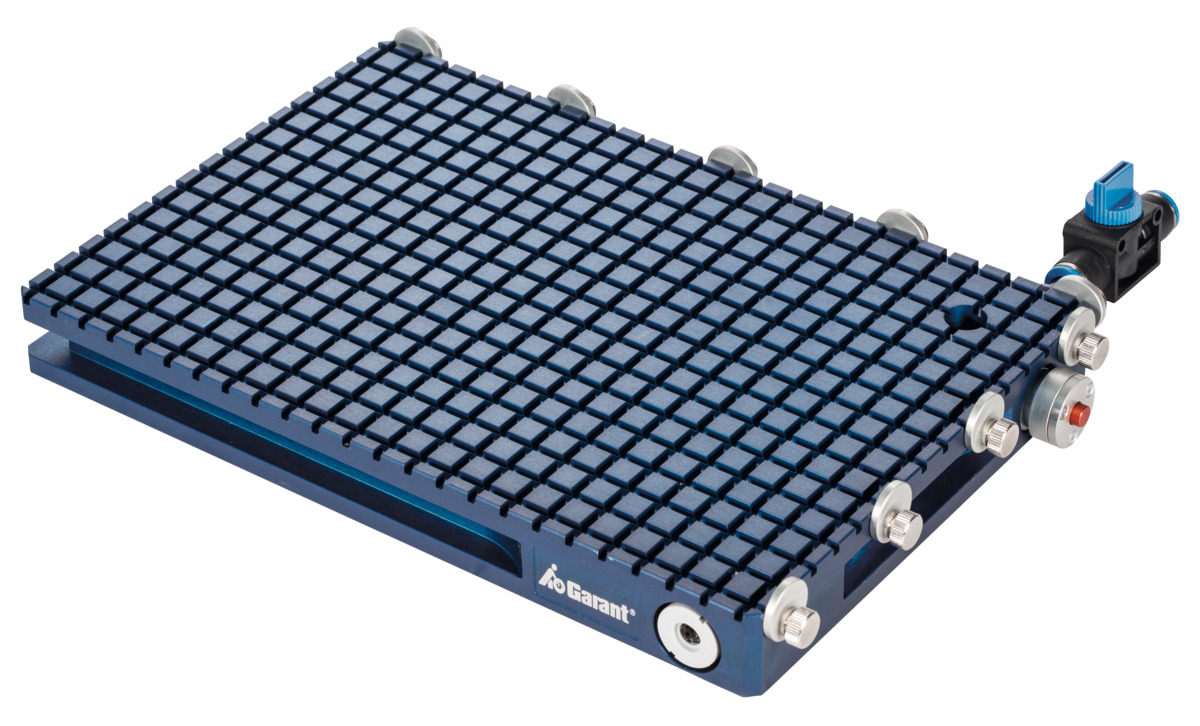

GARANT – Piastra retinata sottovuoto Sistema Venturi, Modello: VR1

Esecuzione:
Alluminio, blu acciaio anodizzato. Pressione di esercizio 3,5 − 8 bar. Il vuoto finale è di circa 80 mbar (92% di vuoto). Silenziatore integrato per una rumorosità ridotta. Planarità ± 0,5 mm. Inclusi 2 fori ZeroClamp 12M10, interasse da 200 mm.
Vantaggi:
Sistema conveniente a prova di principiante. Ridotta manutenzione. Funzionamento immediato. Possibilità di passare in modo semplice e rapido al funzionamento con una pompa per vuoto.
Uso:
Per il serraggio sottovuoto senza pompa per vuoto.
Fornitura:

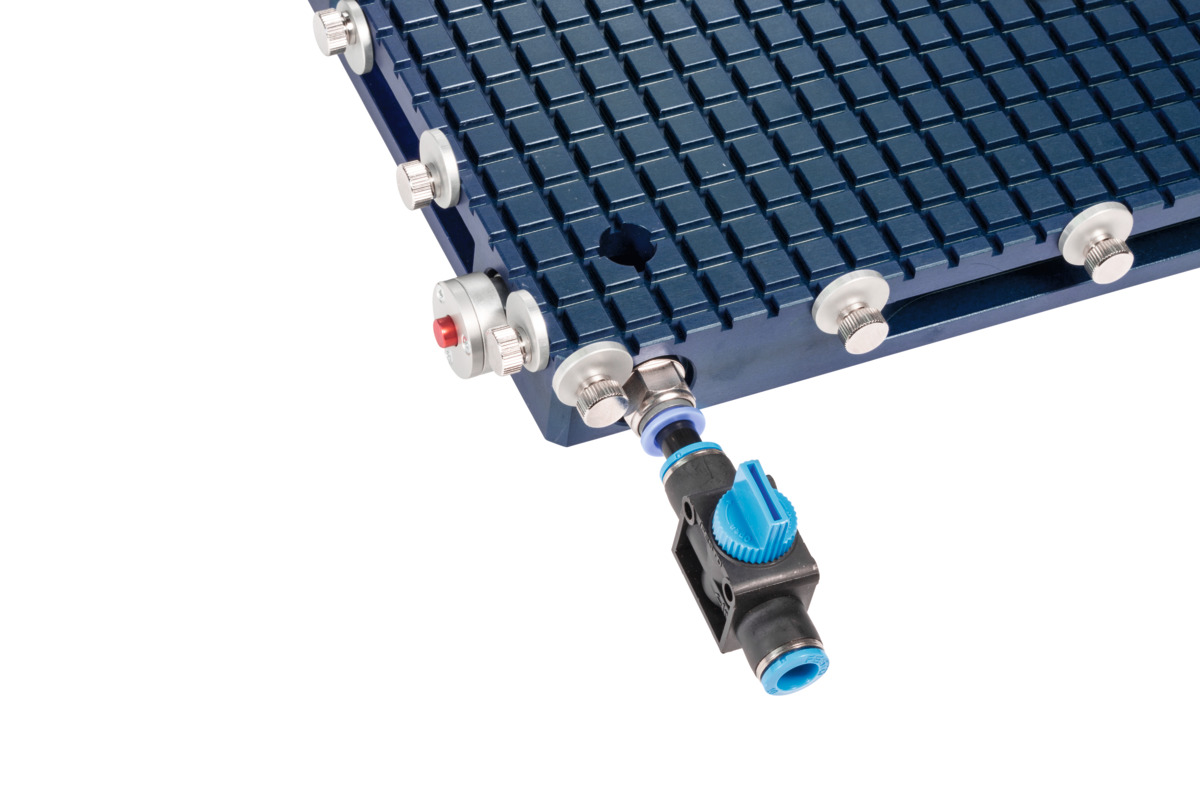

Dischi di battuta, tubo flessibile per aria compressa ⌀10 mm (1 m), ugello Venturi (1×).
Cordoncino di guarnizione ⌀4 mm (10 m). Boccola (1×), spina LW 12 (1×), staffe di fissaggio (2×).
Nota:
In caso di utilizzo di ugelli Venturi, la lavorazione con emulsione lubrorefrigerante è sconsigliata.

Esecuzione: Sistema di fissaggio modulare
Lunghezza: 300 mm
Larghezza: 200 mm
Altezza: 32,5 mm
Modulo: 12,5 mm
