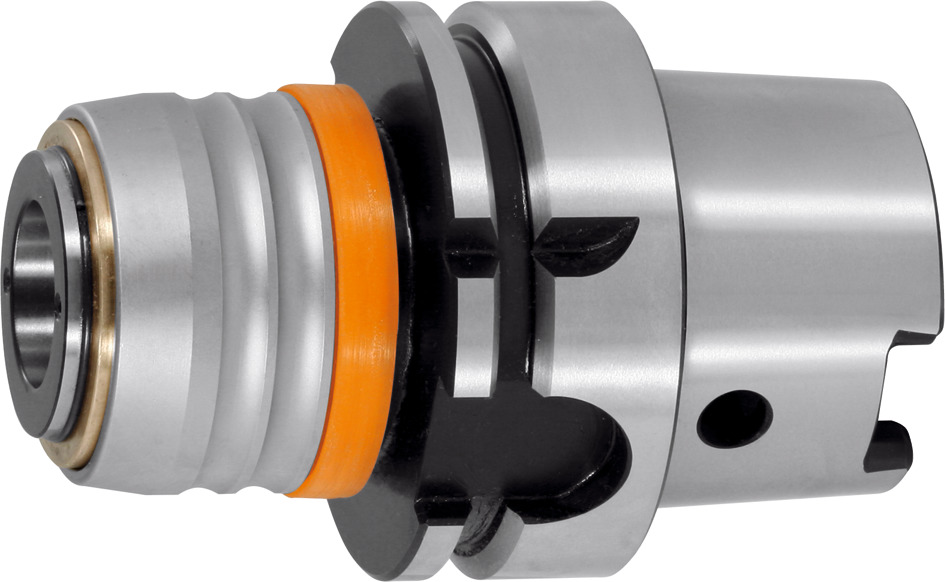

GARANT – Mandrino di maschiatura MLA LR 50 bar, HSK-A 63, Campo filettatura: M1-12

Esecuzione:

• Con compensazione assiale minima (MLA), grazie allo smorzatore.
• Aumento della durata del maschio a filettare fino al 300%.
• Adduzione interna del lubrorefrigerante fino a 50 bar.
• Serraggio sicuro con le bussole a innesto rapido per pinze ER.
• Concentricità radiale del cono del codolo rispetto al cono all’attacco < 3 µm.

Uso:
Per centri di lavorazione con mandrino sincronizzato.

• Per riequilibrare differenze di passo tra maschio a filettare e mandrino sincronizzato.
• Per compensare eventuali tolleranze di passo del maschio a filettare.

Accessori speciali:
Pinze ER, vedi n. art. 308881-309240 (Dim. ER11 / 16 / 25). Pinze di serraggio ER per maschi a filettare con attacco quadro, vedi n. art. 309399 – 309413 (Dim. ER 11 /16 / 25).
Bussole a innesto rapido e prolunghe, vedi n. art. 338120 – 338142.
Codoli, vedi n. art. 308600 − 308806.
Raccordo lubrorefrigerante per HSK, vedi n. art. 309880.
Bussola per HSK, vedi n. art. 309890.
Nota:
Numero di giri max. 4.000 min^-1.

Forma: A
Campo filettatura: M1 – M12
Compensazione lineare pressione: 0,2 mm
Compensazione lineare trazione: 1 mm

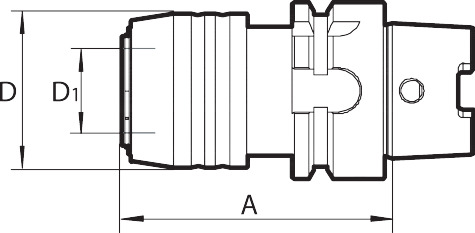

⌀ Esterno D: 43 mm
⌀ Interno D₁: 20 mm
Sporgenza totale Dim. A: 64 mm
